Spring Optical Communication je eden največjih in najboljših proizvajalcev in dobaviteljev povezovalnih kablov 12f mpo-mpo z bogatimi izkušnjami. Dobrodošli pri nakupu naših visokokakovostnih izdelkov ali prodaji naših prilagojenih povezovalnih kablov 12f mpo-mpo na zalogi v naši tovarni. Po potrebi je na voljo tudi brezplačen vzorec.

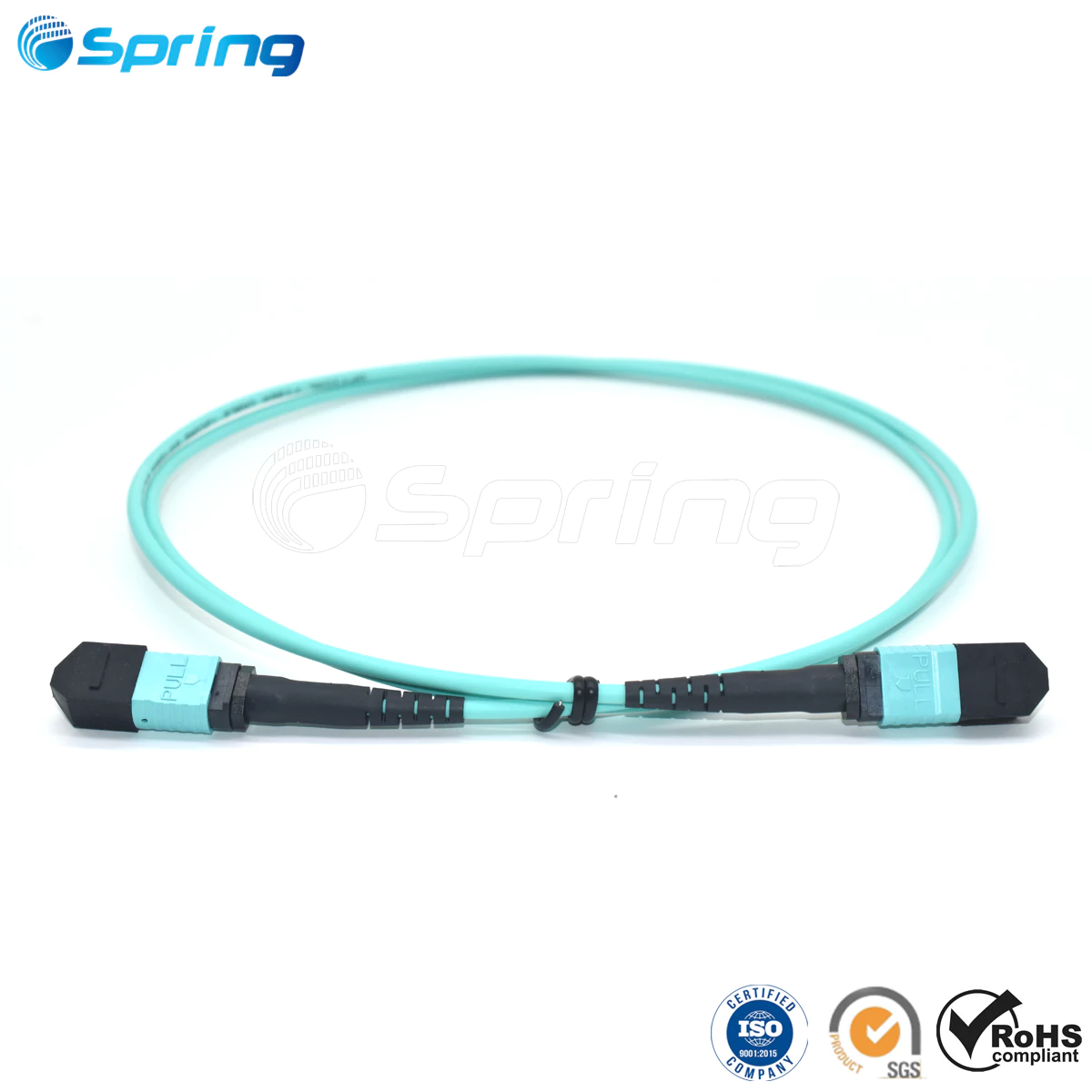

12F MPO-MPO priključni kabelje tovarni-ukinjenoMPO optični magistralni kabelzasnovan za-optične hrbtenične povezave z visoko gostoto med moduli MPO, povezovalnimi ploščami in aktivno opremo v podatkovnih centrih in telekomunikacijskih omrežjih.
Pregled izdelka
The12F MPO-MPO priključni kabelodOptična vzmetje visoka-gostotaMPO patch kabel / MPO trunk kabelzasnovan za sisteme kablov s strukturiranimi optičnimi vlakni, ki zahtevajo kompaktno namestitev, nizko vstavljeno izgubo in razširljivo omrežno širitev.
Kabel je na obeh koncih zaključen z natančnimi konektorji MPO in uporablja a3,0 mm LSZH plašč, zaradi česar je primeren za namestitve v zaprtih prostorih, kjer sta pomembna požarna varnost in upravljanje kablov.
Podpira:
10G Ethernet
40G Ethernet
100G Ethernet
Tipične aplikacije vključujejo:
MPO kasetna povezava
Patch panel hrbtenične povezave
Robustni razpršilni-sistemi MPO
Hrbtenična omrežja podatkovnih centrov
Telekom optični distribucijski sistemi
Z modularno arhitekturo MPO hrbtenični kabel ostane na mestu, medtem ko je ob spremembi stilov konektorja treba zamenjati samo kasetni modul, kar zmanjša čas izpadov in stroške nadgradnje.
Ključne značilnosti
Nizke vstavljene izgube in visoke povratne izgube
Tehnologija konektorjev z več- vlakni na osnovi MT-
Podpira 4, 8, 12 in 24 zaključkov vlaken
Možnosti standardne izgube in super nizke izgube
Na voljo so okrogle, ovalne in trakaste kabelske strukture
Barvno{0}}označena ohišja za enostavno prepoznavanje
Odlična ponovljivost in zamenljivost
Plug{0}}and-uvedba visoke-gostote
Specifikacije optične zmogljivosti
| Predmeti Spec | Enojni način (APC 8 stopinj poliran) | Multimode (PC Flat Polish) |
|---|---|---|
| Vstavljena izguba (MPO) IEC 61300-3-34 | Standardno: največ 0,75 dB ali manj / običajno 0,50 dB ali enako Super nizko: največ 0,35 dB ali manj / običajno 0,20 dB | Standardno: manj kot ali enako največ 0,60 dB / manj kot ali enako 0,50 dB običajno Super nizko: manjše ali enako 0,35 dB največ / manj kot ali enako 0,20 dB običajno |
| Povratna izguba | Večji ali enak 60 dB | Večji ali enak 25 dB |
| Vzdržljivost | <0.3dB change after 200 matings | <0.3dB change after 200 matings |
| Zamenljivost | Manjši ali enak 0,2 dB | Manjši ali enak 0,2 dB |
| Natezna trdnost | >70N | >70N |
| Delovna temperatura | -40 stopinj do +85 stopinj | -40 stopinj do +85 stopinj |
Materiali izdelkov
| Priključek | Referenca | Podrobnosti stanovanja |
|---|---|---|
| MPO enomodni | IEC 61754-7 | SM APC Zelen + črn škorenj (Standardna izguba) |
| MPO enomodni | IEC 61754-7 | SM APC Rumeni + črni škorenj (Super Low Loss) |
| MPO Multimode | IEC 61754-7 | OM1/OM2 Bež + črn škorenj |
| MPO Multimode | IEC 61754-7 | OM3/OM4 Aqua + črn škorenj |
| MPO Multimode | IEC 61754-7 | OM4 Violet + črn škorenj |
Skladnost s standardi
IEC 61754-7
IEC 61755
Telcordia GR-1435-CORE
JIS C5982
TIA-604-5 (FOCIS5)
TIA-568-C
10G Fibre Channel
IEEE 802.3 40G/100G
Mehanske specifikacije
| Število vlaken | OD (mm) | Natezna trdnost | Crush Load | Najmanjši radij upogiba |
|---|---|---|---|---|
| 12 | 3.0 ±0.15 | Kratkoročno-180N / dolgoročno-90N | Kratkoročno-500N / dolgoročno-150N | Statični 10D / Dinamični 20D |
MPO End-Face 3D Interference Index
| Postavka (IEC-61300-3-30) | Najmanjša | Največ |
|---|---|---|
| ROC-X (ABS) | 2000 | - |
| ROC-Y (ABS) | 50 mm | - |
| Kot-X | -0,2 stopinje | 0,2 stopinje |
| Kot-Y APC | 7,85 stopinj | 8,15 stopinj |
| Kot-Y PC | -0,2 stopinje | 0,2 stopinje |
| Višina vlaken | 1000nm | 3500nm |
| Max DH vsa vlakna | -300nm | 300nm |
| DH Adj | -300nm | 300nm |
| DH Ave Fiber | -300nm | 300nm |
| Core Dip SM | N/A | N/A |
| Core Dip MM | -200nm | 300nm |
Toleranca dolžine kabla
| Skupna dolžina (m) | Strpnost |
|---|---|
| 0 < L < 1 | +5cm / -0 |
| 1 < L < 10 | +10cm / -0 |
| 10 < L < 40 | +15cm / -0 |
| 40 < L | +0.5% × L / -0 |
Možnosti polarnosti MPO
Polariteta A
Od tipke gor do tipke dol
1. položaj → 1. položaj
Uporablja se z dupleksnimi povezovalnimi kabli A-B in A-A
Polariteta B
Od ključa do ključa
Položaj 1 → položaj 12
Uporablja se z dvojnimi povezovalnimi kabli A-B na obeh koncih
Polariteta C
Od tipke gor do tipke dol
Prečkanje sosednjih vlaken
Položaj 1 → položaj 2
Te metode polarnosti pomagajo ohranjati pravilno poravnavo Tx/Rx v vzporednih optičnih sistemih.
Razpoložljivost
Na voljo tračni kabel
Na voljo kabelski snop
Na voljo sklopi povezovalnih kablov
Na voljo so sklopi s pletenimi repi
MT-MT trakasti povezovalni kabel je na voljo
Na voljo je povratni kabel MPO
Aplikacije
The12F MPO-MPO priključni kabelse pogosto uporablja v:
Podatkovni centri z-visoko gostoto
Sistemi FTTH in FTTB
Centralne pisarne Telekoma
Notranje povezave optične opreme
Infrastruktura računalništva v oblaku
Prednosti izdelka
Tovarniško preizkušena kakovost
Zmanjšana prostornina kabla
Boljši pretok zraka v omarah
Hitrejša namestitev
Nižji stroški dela
Enostavne prihodnje nadgradnje
Dolgoročna-zanesljivost
Pogosta vprašanja – 12F MPO-MPO patch kabel
Kaj je povezovalni kabel 12F MPO-MPO?
12F MPO-MPO povezovalni kabel je tovarniško-zaključen glavni kabel iz optičnih vlaken s konektorji MPO na obeh koncih, ki se uporablja za -hrebenčne povezave z visoko gostoto v podatkovnih centrih in telekomunikacijskih omrežjih.
Kakšna je razlika med priključnim kablom MPO in glavnim kablom MPO?
MPO povezovalni kabel se običajno uporablja za-medsebojno povezovanje opreme na kratke razdalje, medtem ko je glavni kabel MPO trajna hrbtenična povezava med moduli MPO, povezovalnimi ploščami ali razdelilnimi okvirji.
Katere aplikacije uporabljajo priključni kabel 12F MPO-MPO?
Široko se uporablja v:
Podatkovni centri
Omrežja FTTH in FTTB
Centralne pisarne Telekoma
Hrbtenično kabliranje z-visoko gostoto
Oblačna in poslovna omrežja
Kakšne hitrosti prenosa podatkov podpira povezovalni kabel MPO-MPO?
Kabel podpira:
10G Ethernet
40G Ethernet
100G Ethernet
Združljiv je z optičnimi sprejemniki QSFP+ in QSFP28.
Katere vrste vlaken so na voljo?
12F MPO-MPO povezovalni kabel podpira:
G652D enomodni
G657A1 / G657A2 / G657B3 op-neobčutljiva vlakna
Večmodno vlakno OM1, OM2, OM3, OM4, OM5
Kakšna je vstavljena izguba konektorjev MPO?
Tipične vrednosti vstavljene izgube so:
Standardna izguba: manjša ali enaka največ 0,75 dB
Zelo nizka izguba: manj kot ali enako 0,35 dB max
Tipična vrednost: manj kot ali enako 0,20–0,50 dB, odvisno od stopnje
Kakšna je povratna izguba konektorjev MPO?
Zmogljivost povratne izgube:
Enojni način: večji ali enak 60 dB
Večmodni: Večji ali enak 25 dB
Ali je mogoče prilagoditi dolžino kabla?
ja Dolžino kabla je mogoče prilagoditi od 1 metra do-glavnih aplikacij na velike razdalje, z določeno toleranco glede na obseg dolžine.
Katere možnosti polarnosti so na voljo?
Kabel podpira tri vrste polaritete:
Tip A (naravnost-skozi)
Tip B (navzkrižna polarnost)
Tip C (križni notranji kabel po parih)
Kakšen je najmanjši upogibni radij?
Najmanjši upogibni radij:
Statična: 10D
Dinamično: 20D
To zagotavlja varno namestitev v -okoljih z visoko gostoto.
Ali je na voljo OEM ali konfiguracija po meri?
ja Spring Optical ponuja storitve OEM/ODM, vključno z:
Izbira vrste priključka
Prilagoditev števila vlaken
Barva in material jakne
Konfiguracija polarnosti
Zasebno označevanje in pakiranje
Katerim standardom ustreza izdelek?
Izdelek je v skladu z:
IEC 61754-7
IEC 61755
TIA-604-5 (FOCIS5)
Telcordia GR-1435-CORE
IEEE 802.3 40G/100G
Strukturirano kabliranje TIA-568-C
Zakaj uporabljati kable MPO namesto dupleksnih optičnih kablov?
Kabli MPO zmanjšajo prostornino kabla, poenostavijo namestitev, izboljšajo pretok zraka in podpirajo visoko{0}}vzporedno optiko za omrežja 40G in 100G.
Kakšna je življenjska doba cikla spajanja konektorjev MPO?
Konektorji MPO so testirani za do 200 parnih ciklov z manj kot 0,3 dB variacijo zmogljivosti.
Kdo proizvaja konektorje?
Spring Optical uporablja visoko{0}}kakovostne priključke MPO iz:
Senko
Nissin
Sumitomo
za zagotovitev dosledne optične zmogljivosti.
Storitev OEM
Vzmetne optične podpore:
Barva plašča kabla
Tisk po meri
Barva priključka
Zasebne blagovne znamke
Oblikovanje embalaže
Odpremne oznake
Več kakovostnih razredov
Pakiranje
Standardno pakiranje vključuje:
PE vrečka s samozapiranjem, zaščita pred mehurčki, škatla za papir, paleta brez zaplinjevanja-
Velikosti kartona:
34 × 22 × 15 cm, 44 × 34 × 24 cm, 54 × 39 × 34 cm
Na voljo je pakiranje po meri.
Informacije o naročanju
| Vrsta priključka | Struktura vlaken | Vrsta vlaken | Kakovostni razred | Vrsta zatiča | Jakna | barva | Polarnost | Dolžina |
|---|---|---|---|---|---|---|---|---|
| M1=Senko MPO brez tab | 1=8F krog | 1 = G652D | 1=Standardno | 1 = F-F | H=LSZH | A=Modra | A=Vrsta A | 1 = 1m |
| M2=MTP brez zavihka | 2=12F krog | 2 = G657A1 | 2=Zelo nizko | 2 = F-M | C=PVC | B=Oranžna | B=Vrsta B | 1.5 = 1.5m |
| M3=Kitajska MPO | 3=16F krog | 3 = G657A2/B2 | 3 = M-M | F=OFNR | C=Zelena | C=Vrsta C | 2 = 2m | |
| M4=Senko MPO s tab | 4=20F krog | 4 = G657B3 | P=OFNP | D=Rjava | Po meri | |||
| M5=MTP z zavihkom | 5=24F krog | 5=OM1 | U=PU | E=Siva | ||||
| 6=8F trak | 6=OM2 | F=Bela | ||||||
| 7=12F trak | 7=OM3 | G=Rdeča | ||||||
| 8=8F goli trak | 8=OM4 | H=Črna | ||||||
| 9=12F goli trak | 9=OM5 | Jaz=Rumena | ||||||
| J=Vijolična | ||||||||
| K=roza | ||||||||
| L=Aqua | ||||||||
| M=škrlatna |
Primer kode naročila
M1-2-7-2-1-H-L-B-2
Pomen:
M1= Senko MPO brez zavihka
2= 12F okrogel kabel
7= Vlakna OM3
2= Super nizka izguba
1= Ženska za žensko
H= LSZH jakna
L= Aqua
B= Polariteta tipa B
2= 2 meter
Predstavitev proizvajalca
Optična vzmetdobavlja rešitve za povezljivost z optičnimi vlakni za:
telekomunikacijski operaterji
ponudniki internetnih storitev
podatkovnih centrov
distributerji
Proizvodne zmogljivosti vključujejo:
MPO proizvodna linija
Delavnica za optične kable
Testiranje s 3D interferometrom
ISO nadzor kakovosti
Storitev OEM / ODM
Viri priključkov vključujejo:
Senko
Nissin
Sumitomo
za dosledno zmogljivost-na ravni operaterja.
Obrnite se na Spring Optical za tehnično svetovanje, sklope kablov MPO po meri ali rešitve-na osnovi optičnih vlaken.
